硬銅絞線
產品名稱：硬銅絞線
點擊次數：
摘要：
硬銅絞線也叫接地銅絞線，裸銅絞線，原料采用高純無氧紫銅桿，保證了銅絲穩定性能好，連續性能優。硬銅線嚴格按照國家標準生產。硬銅絞線用于電氣化鐵路接觸網承力索，防雷接地水平地網，信號發射天線等
硬銅絞線的參數和性能：

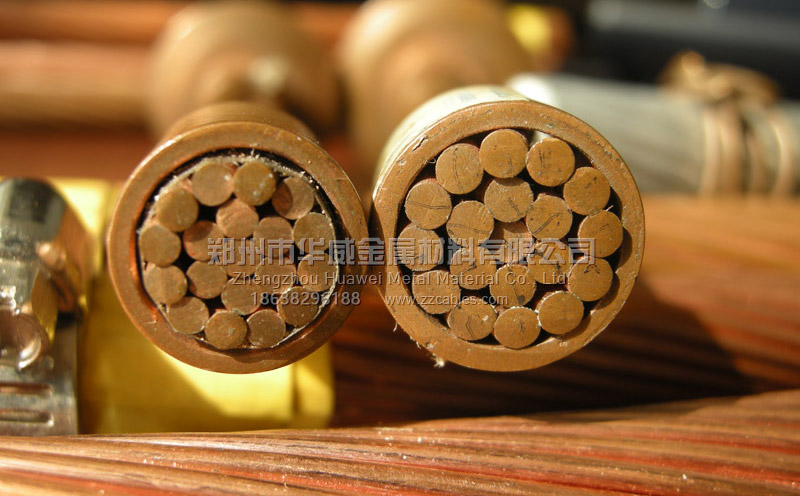

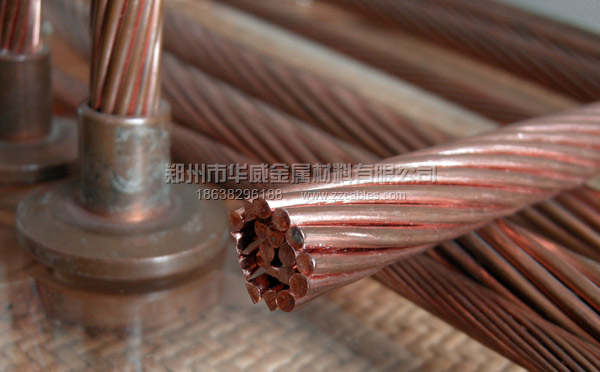

硬銅絞線的結構常采用7股，19股，37股，61股銅絲，按一定的絞合角度環繞一線作螺旋狀經由籠絞機絞合而成，在絞制的過程中采用特殊工藝，不會散股。性能超出國標及歐盟電工標準，質量穩定可靠，使用過程中安全無憂。
硬銅絞線的叫法還有裸銅絞線、接地銅絞線等，在國家標準里用“TJ”來表示。比如35平方的硬銅絞線我們表示為“TJ35”，50平方的表示為“TJ50”，常用型號還有TJ25，TJ16，TJ95，TJ120，TJ150，TJ185。多股的硬銅絞線小截面積可以做到16平方毫米，每米重量0.143kg，截面積可以達到400平方毫米，每米重量3.51公斤。
硬銅絞線的優點及應用：
硬銅絞線由于單絲粗，張力強，相對于軟銅絞線來說抗拉強度高，且電阻小導電性能好，所以經常被用于到點性能優異，張力上要求比較高的地方，例如電氣化鐵路接觸網承力索，防雷接地水平地網，變電站輸電母線，信號發射天線，配電線以及建筑的導體，還有架空輸電的電纜方面。
華威金屬材料有限公司生產的硬銅絞線全部采用含銅量99.99%的高純度純陰極無氧銅桿，這樣可以保證銅絲性能的穩定，連續性能優。單絲采用高速連拉連退工藝，在拉制銅絞線單絲的過程中直接退火，全程由電腦控制，單絲質量穩定可靠。絞合中采用高速籠絞機退扭絞合，絞合的過程中采用獨特工藝，絞合后的成品硬銅絞線圓整、順直，結構緊密，無散股現象，可以方便各種后續的壓接和擠塑加工，生產出來的裸銅絞線性能完全符合國標要求和歐盟電工標準。
什么是硬銅絞線/裸銅絞線/接地銅絞線的節徑比：
在硬銅絞線軸線方向的一個完整的螺旋線間距節距長度h與絞線外徑D之比，稱為“節徑比”。銅絞線節徑比的大小，關系到絞線的緊密程度、絞線重量和絞線電阻的大小。在導線的產品標準中，對節徑比均有所規定。
硬銅絞線采用的標準下載：
可以通過這里來了解硬銅絞線和軟銅絞線的區別
硬銅絞線技術參數,摘自TB/T 3111-2005
| 型號 | 載面積mm2 | 計算外徑mm | 結構 | 單絲直徑mm | 單絲 | 絞線(計算值) | |||||
| 標稱 | 計算 | 抗拉強度MPa不小于 | 伸長率％不小于 | 拉斷力Kn不小于 | 20℃直流電阻不小于Ω/km | 單位質量kg/km | |||||
| 絞前 | 絞后 | ||||||||||
| JT | 16 | 5.10 | 1×7 | 1.70 | 1.14 | 143 | |||||
| JT | 25 | 6.36 | 1×7 | 2.12 | 0.733 | 222 | |||||
| JT | 35 | 7.50 | 1×7 | 2.50 | 0.527 | 309 | |||||
| JT | 50 | 9.00 | 1×7 | 3.00 | 0.366 | 445 | |||||
| JT | 70 | 65.81 | 10.5 | 1×19 | 2.10 | 439 | 417 | 0.7 | 27.45 | 0.275 | 599 |
| JT | 95 | 93.27 | 12.5 | 1×19 | 2.50 | 435 | 413 | 0.8 | 38.54 | 0.194 | 849 |
| JT | 120 | 116.99 | 14 | 1×19 | 2.80 | 432 | 410 | 0.9 | 48.01 | 0.155 | 1065 |
| JT | 120 | 119.69 | 14.21 | 1×37 | 2.03 | 432 | 410 | 0.9 | 48.01 | 0.150 | 1092 |
| JT | 150 | 148.07 | 15.8 | 1×19 | 3.15 | 428 | 407 | 1.0 | 60.21 | 0.122 | 1347 |
| JT | 150 | 147.11 | 15.8 | 1×37 | 2.25 | 438 | 416 | 0.8 | 61.21 | 0.123 | 1342 |
| JT | 185 | 17.50 | 1×37 | 2.50 | 0.0995 | 1650 | |||||
| JT | 240 | 19.95 | 1×37 | 2.85 | 0.0766 | 2145 | |||||
| JT | 300 | 22.05 | 1×37 | 3.15 | 0.0627 | 2620 | |||||
| JT | 400 | 19.95 | 1×61 | 2.85 | 0.0465 | 3510 | |||||
12年防雷接地銅絞線制造經驗 防雷接地純銅絞線產品專業制造企業
接地銅絞線-硬常用的三種標準結構：
 |
 |
 |
| 7股絞線結構圖 | 19股絞線結構圖 | 37股絞線結構圖 |

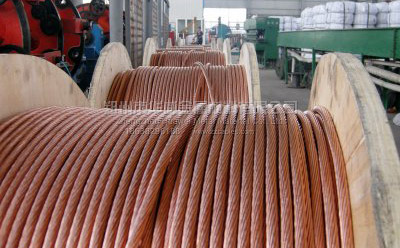

銅絞線產品及包裝：
 |
 |
 |
| 純銅接地絞線 | 接地鍍錫銅絞線 | 銅絞線成品包裝 |
|
|
|
